مشکلات مندل و چرخ لودر های کوماتسو

سیستم انتقال قدرت در لودرهای سنگین، ستون فقرات عملکرد حرکتی دستگاه محسوب می‌شود. در این میان، مندل (دیفرانسیل) و مجموعه چرخ‌ها نقش اساسی در تبدیل توان موتور به نیروی کشش مؤثر روی زمین دارند. هرگونه اختلال در این بخش می‌تواند باعث افت راندمان، افزایش استهلاک، مصرف سوخت بالاتر و حتی توقف کامل عملیات شود. در این مقاله تخصصی که در سه بخش ارائه می‌شود، به بررسی دقیق مشکلات مندل و چرخ لودرهای برند کوماتسو می‌پردازیم.

ساختار فنی مندل (دیفرانسیل) در لودرهای سنگین

دیفرانسیل در لودرهای کوماتسو به‌گونه‌ای طراحی شده که بتواند گشتاور بالا را در شرایط بارگیری سنگین، زمین‌های ناهموار و محیط‌های معدنی تحمل کند. ساختار کلی مندل شامل اجزای زیر است:

• کرانویل (Ring Gear)
• پینیون (Pinion Gear)
• دنده‌های هرزگرد داخلی
• پوسته دیفرانسیل
• بلبرینگ‌های نگهدارنده
• شافت‌های پلوس

سیستم قفل دیفرانسیل (در برخی مدل‌ها)

در مدل‌هایی مانند Komatsu WA470 طراحی دنده‌ها به‌صورت مارپیچ تقویت‌شده است تا انتقال نیرو نرم‌تر انجام شود و ضربه‌های ناگهانی کاهش یابد. در مدل‌های معدنی سنگین‌تر مانند Komatsu WA500 ضخامت دنده‌ها و مقاومت متریال افزایش یافته تا تحمل گشتاورهای بالا امکان‌پذیر باشد.

نحوه عملکرد مندل در شرایط واقعی کار

زمانی که لودر در مسیر مستقیم حرکت می‌کند، هر دو چرخ یک محور با سرعت یکسان می‌چرخند. اما هنگام پیچیدن، چرخ بیرونی باید مسافت بیشتری را طی کند و طبیعتاً سریع‌تر بچرخد. دیفرانسیل این اختلاف سرعت را مدیریت می‌کند. اگر دیفرانسیل وجود نداشته باشد:

• لاستیک‌ها دچار سایش شدید می‌شوند
• فشار زیادی به پلوس وارد می‌شود
• امکان شکستگی محور وجود دارد

در پروژه‌های عمرانی که اپراتور دائماً در حال مانور دادن و بارگیری است، دیفرانسیل تحت فشارهای دینامیکی مداوم قرار دارد.

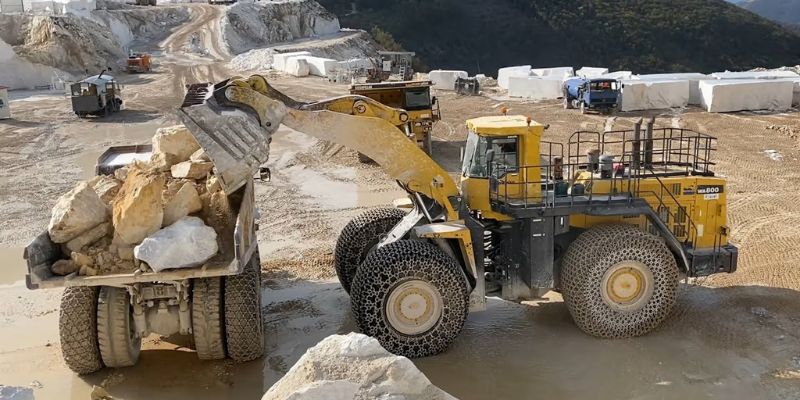

تنش‌های وارده به مندل در پروژه‌های معدنی

لودرهایی که در معادن فعالیت می‌کنند، با شرایطی بسیار سخت مواجه هستند:

• حمل بارهای چند تنی
• حرکت روی سطوح سنگی و ناهموار
• شوک‌های ناگهانی هنگام بارگیری
• تغییرات شدید دمایی

این عوامل باعث می‌شود دنده‌های کرانویل و پینیون دائماً تحت بار ضربه‌ای قرار بگیرند. اگر تنظیمات اولیه دقیق نباشد یا روغن‌کاری مناسب انجام نشود، سایش به‌سرعت آغاز می‌شود.

مهم‌ترین مشکلات ساختاری مندل

۱. سایش تدریجی دنده کرانویل و پینیون: یکی از رایج‌ترین خرابی‌ها، ساییدگی تدریجی دنده‌ها است. این مشکل معمولاً به دلایل زیر ایجاد می‌شود:

• تنظیم نبودن لقی دنده‌ها (Backlash)
• استفاده از روغن نامناسب
• آلودگی روغن به ذرات فلزی
• کارکرد طولانی تحت بار بیش از ظرفیت

در مراحل اولیه، فقط صدای زوزه خفیف شنیده می‌شود؛ اما در صورت بی‌توجهی، دنده‌ها لب‌پر شده و در نهایت می‌شکنند.

۲. خرابی بلبرینگ‌های دیفرانسیل: بلبرینگ‌ها وظیفه نگهداری و تثبیت موقعیت کرانویل و پینیون را دارند. اگر بلبرینگ دچار لقی شود:

• تماس دنده‌ها به‌هم می‌خورد
• فشار نقطه‌ای افزایش می‌یابد
• صدای ضربه‌ای ایجاد می‌شود

خرابی بلبرینگ معمولاً به دلیل نفوذ آب، آلودگی یا کمبود روغن رخ می‌دهد.

۳. شکستگی پوسته دیفرانسیل: در موارد نادر اما پرهزینه، شوک‌های شدید می‌تواند باعث ترک‌خوردگی پوسته شود. این اتفاق معمولاً در شرایط زیر رخ می‌دهد:

• برخورد ناگهانی با مانع سخت
• حمل بار بیش از ظرفیت اسمی
• خرابی قبلی دنده‌ها که باعث توزیع نامتعادل نیرو شده است

۴. خرابی سیستم قفل دیفرانسیل: در برخی لودرها سیستم قفل دیفرانسیل برای افزایش کشش در زمین‌های لغزنده استفاده می‌شود. استفاده نادرست از این سیستم (مثلاً فعال بودن قفل در پیچ‌ها) می‌تواند فشار مضاعف به دنده‌ها وارد کند.

• تحلیل مشکلات چرخ لودر
• چرخ‌ها نقطه تماس نهایی انتقال قدرت با زمین هستند. هرگونه ایراد در این بخش، مستقیماً بر عملکرد مندل نیز تأثیر می‌گذارد.
• ساختار چرخ لودر

مجموعه چرخ شامل:

• رینگ صنعتی تقویت‌شده
• لاستیک مخصوص ماشین‌آلات سنگین
• توپی چرخ
• بلبرینگ‌های توپی
• سیستم آب‌بندی

سایش نامتقارن لاستیک‌ها

یکی از شایع‌ترین مشکلات، سایش یک‌طرفه یا غیر یکنواخت لاستیک است. دلایل این مشکل عبارت‌اند از:

• لقی در بلبرینگ توپی
• خرابی پلوس
• تنظیم نبودن محور
• فشار باد نامناسب

سایش نامتقارن نه‌تنها عمر لاستیک را کاهش می‌دهد، بلکه فشار مضاعفی به دیفرانسیل وارد می‌کند.

خرابی توپی چرخ

توپی چرخ شامل بلبرینگ‌هایی است که باید وزن دستگاه و ضربات محیط را تحمل کنند. نفوذ گردوغبار یا آب باعث خوردگی بلبرینگ شده و لقی ایجاد می‌کند. این لقی در نهایت منجر به لرزش دستگاه و آسیب ثانویه به پلوس می‌شود.

• ترک و پارگی لاستیک در محیط‌های معدنی
• در محیط‌های سنگی، لاستیک دائماً با لبه‌های تیز در تماس است. اگر لاستیک استاندارد نباشد یا فشار باد صحیح تنظیم نشود:
• دیواره جانبی دچار ترک می‌شود
• احتمال ترکیدن لاستیک افزایش می‌یابد
• تعادل دستگاه مختل می‌شود

این مشکل در شیب‌ها خطرناک‌تر است زیرا پایداری دستگاه کاهش می‌یابد.

ارتباط مستقیم خرابی چرخ با آسیب مندل

بسیاری تصور می‌کنند مشکلات چرخ و دیفرانسیل جدا از هم هستند؛ اما در واقع این دو کاملاً به هم وابسته‌اند. برای مثال:

• اگر قطر لاستیک‌های یک محور متفاوت باشد، دیفرانسیل دائماً در حال جبران اختلاف سرعت خواهد بود.
• اگر یکی از چرخ‌ها لقی داشته باشد، ضربه به کرانویل منتقل می‌شود.
• اگر لاستیک بیش از حد ساییده شود، کشش کاهش یافته و فشار بیشتری به دنده‌ها وارد می‌شود.

بنابراین بررسی همزمان این دو بخش ضروری است.

• علائم اولیه هشداردهنده که نباید نادیده گرفته شوند
• صدای زوزه در سرعت‌های خاص
• لرزش هنگام بارگیری
• تقه هنگام تغییر جهت
• افزایش غیرعادی دمای محور
• نشت روغن از هاب چرخ
• تشخیص زودهنگام این علائم می‌تواند از هزینه‌های سنگین جلوگیری کند.

عیب‌یابی تخصصی صدای دیفرانسیل

یکی از اولین نشانه‌های خرابی مندل، تغییر در صدای محور است. اما هر صدا معنای متفاوتی دارد و تشخیص صحیح آن، از تعویض اشتباه قطعات جلوگیری می‌کند.

۱. صدای زوزه ممتد در سرعت بالا

اگر صدا در سرعت‌های بالا افزایش یابد و با برداشتن پا از روی گاز کاهش پیدا کند، معمولاً مشکل از:

• سایش دنده کرانویل و پینیون
• تنظیم نبودن تماس دنده‌ها
• خرابی بلبرینگ پینیون

در مدل‌هایی مانند Komatsu WA470 که تحت بار سنگین کار می‌کنند، این صدا معمولاً نشانه شروع سایش سطحی دنده‌هاست.

۲. صدای تقه هنگام حرکت اولیه

اگر هنگام شروع حرکت صدای ضربه‌ای شنیده شود، احتمالاً:

• لقی بیش از حد بین کرانویل و پینیون وجود دارد
• دنده‌ها لب‌پر شده‌اند
• پلوس دچار لقی یا شکستگی جزئی شده است

این مشکل در صورت بی‌توجهی می‌تواند به شکست کامل دنده‌ها منجر شود.

۳. صدای سایشی مداوم

این نوع صدا معمولاً ناشی از:

• کمبود روغن دیفرانسیل
• آلودگی شدید روغن
• خرابی بلبرینگ‌های داخلی

در برخی موارد، ورود آب به داخل محور باعث ایجاد خوردگی و صدای سایشی می‌شود.

تحلیل فنی لقی دنده‌ها (Backlash)

تنظیم صحیح فاصله بین کرانویل و پینیون حیاتی‌ترین بخش تعمیر مندل است. اگر لقی کمتر از حد استاندارد باشد:

• اصطکاک افزایش می‌یابد
• دمای دنده‌ها بالا می‌رود
• احتمال قفل شدن محور وجود دارد
• اگر لقی بیشتر از حد مجاز باشد:
• ضربه و صدای تقه ایجاد می‌شود
• فشار نقطه‌ای افزایش می‌یابد
• لب‌پر شدن دنده‌ها رخ می‌دهد

در لودرهای سنگین مانند Komatsu WA500 تنظیم دقیق لقی اهمیت بیشتری دارد زیرا گشتاور انتقالی بسیار بالاست.

نحوه بررسی الگوی تماس دنده‌ها

در تعمیر حرفه‌ای، از رنگ مخصوص برای بررسی محل تماس دنده‌ها استفاده می‌شود. پس از چرخاندن محور، محل تماس باید در مرکز سطح دنده باشد. اگر تماس بیش از حد به لبه داخلی یا خارجی متمایل باشد، نشان‌دهنده:

• تنظیم نادرست عمق پینیون
• خرابی بلبرینگ‌ها
• تاب داشتن پوسته
• عدم اصلاح این موضوع باعث سایش نامتقارن و خرابی زودهنگام می‌شود.
• بررسی تخصصی پلوس‌ها

پلوس‌ها انتقال‌دهنده مستقیم گشتاور به چرخ هستند. خرابی پلوس معمولاً در اثر:

• پیچش بیش از حد
• شوک ناگهانی هنگام برخورد با مانع
• کار در زمین‌های سنگی

نشانه‌های خرابی پلوس:

• لرزش در حرکت
• صدای تق‌تق در پیچ
• لقی محسوس در چرخ

در صورت شکستگی کامل پلوس، دستگاه عملاً از حرکت باز می‌ماند.

عیب‌یابی مجموعه توپی چرخ

توپی چرخ یکی از حساس‌ترین بخش‌های مرتبط با مندل است. خرابی بلبرینگ توپی باعث:

• لقی چرخ
• سایش غیرعادی لاستیک
• افزایش فشار به دیفرانسیل

اگر هنگام جک کردن دستگاه، چرخ لقی شعاعی یا محوری داشته باشد، احتمال خرابی بلبرینگ بالاست.

بررسی دمای محور و روغن

افزایش بیش از حد دمای محور نشان‌دهنده مشکل داخلی است. دلایل اصلی:

• روغن نامناسب یا قدیمی
• تنظیم نبودن دنده‌ها
• خرابی بلبرینگ‌ها
• بارگیری بیش از ظرفیت

در برخی محصولات شرکت Komatsu Ltd. سنسورهای حرارتی هشدار افزایش دما را به اپراتور اطلاع می‌دهند.

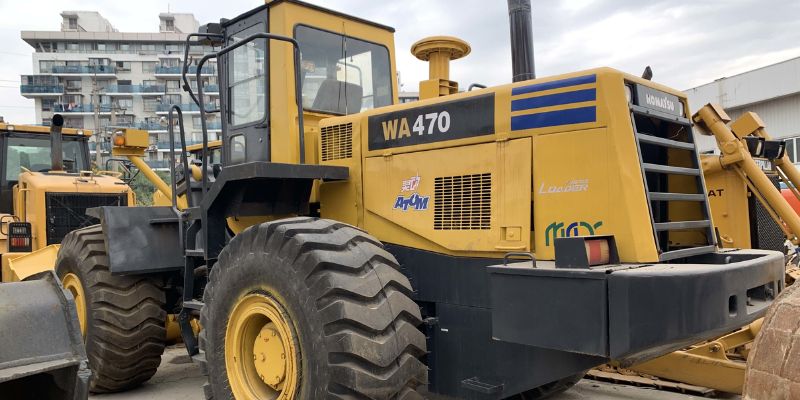

اشتباهات رایج در تعمیر مندل

۱. تعویض فقط یک دنده: برخی تعمیرکاران فقط پینیون یا فقط کرانویل را تعویض می‌کنند. این کار اشتباه است زیرا این دو قطعه به‌صورت ست کارخانه‌ای تنظیم شده‌اند.

۲. استفاده از قطعات غیر استاندارد: دنده‌های طرح معمولاً سختی سطحی مناسبی ندارند و خیلی سریع دچار سایش می‌شوند.

۳. بی‌توجهی به بلبرینگ‌ها: حتی اگر دنده‌ها سالم باشند، بلبرینگ‌های فرسوده باعث برهم خوردن تنظیم می‌شوند.

۴. تنظیم نکردن دقیق لقی: تنظیم تجربی بدون ابزار دقیق می‌تواند خرابی مجدد را در مدت کوتاه رقم بزند.

تحلیل سایش نامتقارن لاستیک و ارتباط آن با محور

اگر لاستیک‌های یک محور قطر متفاوتی داشته باشند، دیفرانسیل دائماً در حال جبران اختلاف سرعت خواهد بود. این موضوع باعث:

• افزایش دمای محور
• استهلاک سریع دنده‌ها
• کاهش عمر روغن

در لودرهای بزرگ، توصیه می‌شود لاستیک‌های هر محور همزمان تعویض شوند.

نقش اپراتور در کاهش خرابی

سبک رانندگی اپراتور تأثیر مستقیم بر عمر مندل دارد. مواردی که باعث فشار اضافی می‌شوند:

• گاز ناگهانی هنگام بارگیری
• پیچیدن با بار کامل
• استفاده نادرست از قفل دیفرانسیل
• حرکت سریع روی سطوح سنگی

آموزش صحیح اپراتور می‌تواند عمر دیفرانسیل را چندین هزار ساعت افزایش دهد.

زمان مناسب برای تعمیر اساسی مندل

اگر موارد زیر همزمان مشاهده شود، معمولاً نیاز به بازسازی کامل محور است:

• صدای شدید دائمی
• براده فلزی در روغن
• لقی بیش از حد دنده‌ها
• نشتی مداوم روغن
• داغ شدن غیرعادی محور

در این شرایط، تعویض جزئی قطعات کافی نخواهد بود.

هزینه‌های پنهان بی‌توجهی به خرابی مندل

نادیده گرفتن خرابی اولیه می‌تواند منجر به:

• شکست کامل دنده‌ها
• آسیب به پوسته
• خرابی پلوس‌ها
• توقف پروژه
• افزایش هزینه‌های عملیاتی

تعمیر به‌موقع معمولاً بسیار کم‌هزینه‌تر از بازسازی کامل محور است.

راهنمای خرید قطعات مندل لودر کوماتسو

خرید قطعات دیفرانسیل یکی از حساس‌ترین تصمیمات در تعمیرات ماشین‌آلات سنگین است، زیرا این بخش مستقیماً با انتقال گشتاور بالا در ارتباط است و کوچک‌ترین خطا می‌تواند منجر به خسارت گسترده شود. مهم‌ترین معیارهای انتخاب قطعه:

۱. تطابق دقیق با مدل دستگاه: هر مدل لودر، نسبت دنده و مشخصات فنی خاص خود را دارد. برای مثال، قطعات محور در Komatsu WA470 با مدل‌های بزرگ‌تر مانند Komatsu WA500 کاملاً متفاوت است.

۲. بررسی شماره فنی (Part Number): شماره فنی درج‌شده روی قطعه باید دقیقاً با کاتالوگ فنی دستگاه مطابقت داشته باشد. اشتباه در این مرحله می‌تواند باعث عدم هماهنگی دنده‌ها شود.

۳. کیفیت ساخت و سختی سطحی: دنده‌های کرانویل و پینیون باید عملیات حرارتی استاندارد داشته باشند. سختی ناکافی باعث سایش سریع می‌شود و سختی بیش از حد می‌تواند منجر به شکنندگی گردد.

۴. گارانتی و اصالت کالا: قطعات معتبر معمولاً دارای ضمانت مشخص و مشخصات تولیدکننده هستند.

تفاوت قطعات اورجینال و طرح در مندل

در بازار قطعات ماشین‌آلات سنگین، دو دسته کلی وجود دارد:

• قطعات اورجینال (OEM)
• تولیدشده مطابق استاندارد کارخانه
• تلرانس دقیق مهندسی
• عمر کاری بالا
• قیمت بیشتر

برنامه نگهداری پیشگیرانه برای افزایش عمر مندل

نگهداری پیشگیرانه (PM) مهم‌ترین راهکار کاهش هزینه‌های سنگین تعمیر است.

۱. تعویض منظم روغن محور: روغن دیفرانسیل باید طبق ساعت کاری توصیه‌شده تعویض شود. روغن آلوده باعث سایش دنده‌ها می‌شود.

۲. بررسی دوره‌ای سطح روغن: کاهش سطح روغن می‌تواند نشانه نشتی باشد و باید سریعاً بررسی شود.

۳. آنالیز روغن: در پروژه‌های بزرگ، نمونه‌گیری و آنالیز روغن برای بررسی وجود براده فلزی می‌تواند خرابی را قبل از جدی شدن آشکار کند.

۴. کنترل لقی چرخ‌ها: بررسی لقی بلبرینگ توپی از خرابی زودهنگام جلوگیری می‌کند.

۵. همزمان تعویض لاستیک‌های یک محور: اختلاف قطر لاستیک‌ها باعث فشار دائمی به دیفرانسیل می‌شود.

استراتژی کاهش استهلاک در پروژه‌های معدنی

در محیط‌های معدنی فشار کاری بسیار بالا است. برای کاهش خرابی:

• از حرکت ناگهانی با بار کامل پرهیز شود
• پیچیدن با قفل دیفرانسیل فعال انجام نشود
• مسیرهای عبور تا حد امکان هموارسازی شوند
• بارگیری بیش از ظرفیت دستگاه انجام نشود

این اقدامات ساده می‌توانند عمر محور را چند هزار ساعت افزایش دهند.

چه زمانی تعمیر کافی است و چه زمانی تعویض کامل لازم است؟

تعمیر کافی است اگر:

• سایش سطحی باشد
• پوسته سالم باشد
• دنده‌ها لب‌پر نشده باشند

تعویض کامل توصیه می‌شود اگر:

• دنده شکسته باشد
• پوسته ترک خورده باشد
• لقی شدید و غیرقابل تنظیم وجود داشته باشد
• براده فلزی زیاد در روغن مشاهده شود

تصمیم‌گیری صحیح در این مرحله از تحمیل هزینه‌های دوباره جلوگیری می‌کند.

تأثیر خرابی مندل بر عملکرد کلی لودر

خرابی دیفرانسیل فقط یک مشکل مکانیکی ساده نیست. پیامدهای آن شامل:

• کاهش قدرت کشش
• افزایش مصرف سوخت
• کاهش سرعت بارگیری
• افزایش زمان پروژه
• خطر توقف کامل دستگاه

در لودرهای سنگین، توقف ناگهانی دستگاه می‌تواند خسارت مالی قابل توجهی ایجاد کند. مندل و چرخ لودرهای کوماتسو بخش حیاتی سیستم انتقال قدرت هستند و تحت فشار کاری بسیار بالا فعالیت می‌کنند. مهم‌ترین عوامل خرابی این بخش‌ها شامل:

• تنظیم نادرست لقی دنده‌ها
• استفاده از روغن نامناسب
• آلودگی و نفوذ گردوغبار
• بارگیری بیش از ظرفیت
• استفاده از قطعات بی‌کیفیت

تشخیص زودهنگام علائم خرابی مانند صدای زوزه، لرزش، افزایش دما یا نشتی روغن می‌تواند از تعمیرات پرهزینه جلوگیری کند. استفاده از قطعات استاندارد، اجرای برنامه نگهداری پیشگیرانه و آموزش صحیح اپراتور، سه عامل کلیدی در افزایش طول عمر محور و چرخ لودرهای کوماتسو هستند. با مدیریت صحیح این بخش، می‌توان بهره‌وری دستگاه را حفظ کرد، هزینه‌های عملیاتی را کاهش داد و از توقف ناگهانی پروژه جلوگیری نمود.
